有線LANポートも付いている3ポートUSB Hubは小型、軽量で便利です。

USBポートが1ポートしか付いていない Raspberry Pi Model A+ や Zero で複数のUSBデバイスを使いたい時、Model A+, Zero に有線LANポートを追加したい時、有線LANポートやUSBポートを増設したい時に有効です。

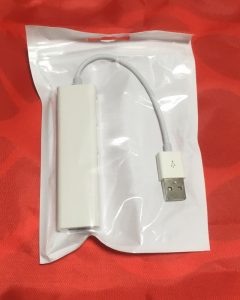

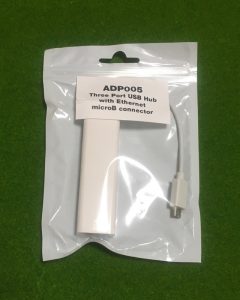

この USB Hub は、Raspberry Pi Zero 向けの microUSB版とその他の Raspberry Pi 向けの標準USB2.0版の2種類があります。Raspberry Pi への接続コネクタの規格が異なるだけで基本性能は変わりません。



• USB 2.0 ポート x 3
• USB 10/100 Ethernet アダプタ (~12MB/s)
• 30g



この USB Hub はバスパワータイプなので、電源はRaspbery Pi から取ることになります。Raspberry Pi の USB ポートに 1200mA の電力供給できるように設定は変更しておきましょう。
また、Raspberry Pi には2A 以上(Pi3 は 2.5A 推奨)の電源を繋ぎましょう。電力不足の場合、Raspberry Pi の動作が不安定になったり、突然再起動したりといった不具合が起きますので注意が必要です。(画面右上の警告表示にも注意してください。)

この USB HUB には USB2.0 ポートは3つ付いていますので、Raspberry Pi に USB2.0ポートを 2 つ増設することができます。(Raspberry Pi 本体の USB2.0 ポートはこの Hub を接続するために使用するので 3 – 1 = 2 ポート増設)

もし別の USB LAN アダプタを使っているのなら、この HUB に替えるとその分の USB ポートも空けることができます。

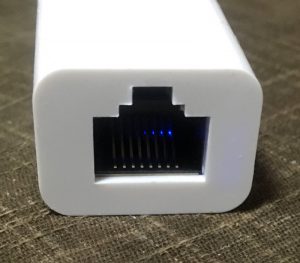

内部に LED があり、光が透過して外部からもわかります。(ただ、何のLEDなのかの説明はありません。)



有線LANはUSB-LAN1000R同様、ドライバ不要で使用できます。

$ lsusb
    :
Bus 001 Device 007: ID 0bda:8152 Realtek Semiconductor Corp.
Bus 001 Device 006: ID 1a40:0101 Terminus Technology Inc. 4-Port HUB
    :

チップは Realtek 8152 のようです。

USB Hub は Terminus Tech の 4-Port HUB のようです。



ネットワーク性能計測 :

HUB の LAN アダプタの性能を測ってみました。server.local で perf をサーバモードで起動し、Raspberry Pi2 と通信速度を測りました。

この LAN アダプタの測定結果です。

$ iperf -c server.local -i 2
------------------------------------------------------------
Client connecting to server.local, TCP port 5001
TCP window size: 43.8 KByte (default)
------------------------------------------------------------
[  3] local 192.168.1.XX port 53028 connected with 192.168.1.XX port 5001
[ ID] Interval       Transfer     Bandwidth
[  3]  0.0- 2.0 sec  22.8 MBytes  95.4 Mbits/sec
[  3]  2.0- 4.0 sec  22.6 MBytes  94.9 Mbits/sec
[  3]  4.0- 6.0 sec  22.4 MBytes  93.8 Mbits/sec
[  3]  6.0- 8.0 sec  22.6 MBytes  94.9 Mbits/sec
[  3]  8.0-10.0 sec  22.5 MBytes  94.4 Mbits/sec
[  3]  0.0-10.0 sec   113 MBytes  94.7 Mbits/sec



こちらは比較用の Raspberry Pi2 内蔵LANポートの測定結果。

$ iperf -c server.local -i 2
------------------------------------------------------------
Client connecting to server.local, TCP port 5001
TCP window size: 43.8 KByte (default)
------------------------------------------------------------
[  3] local 192.168.1.XX port 53452 connected with 192.168.1.XX port 5001
[ ID] Interval       Transfer     Bandwidth
[  3]  0.0- 2.0 sec  22.6 MBytes  94.9 Mbits/sec
[  3]  2.0- 4.0 sec  22.4 MBytes  93.8 Mbits/sec
[  3]  4.0- 6.0 sec  22.5 MBytes  94.4 Mbits/sec
[  3]  6.0- 8.0 sec  22.2 MBytes  93.3 Mbits/sec
[  3]  8.0-10.0 sec  22.6 MBytes  94.9 Mbits/sec
[  3]  0.0-10.0 sec   112 MBytes  94.2 Mbits/sec



計測ごとに多少結果は異なりますので、内蔵LANと本 HUB の LANアダプタとの間に大きな性能差はなさそうでした。(この結果は、Server 側のネットワーク性能にも依存するので、Bandwidth の値はあくまでもテスト環境での結果に過ぎません。)
